Поворотное устройство для SAT - RX3DCZ

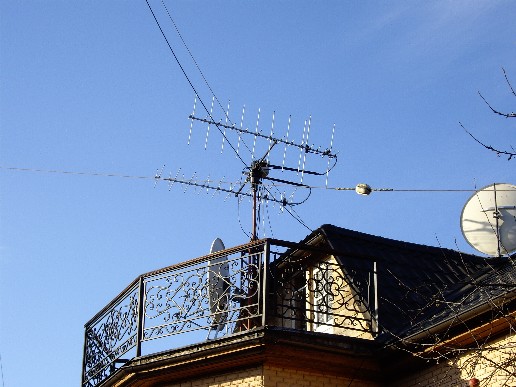

Поворотное устройство в составе
двух антенн Diamond с переключением поляризации

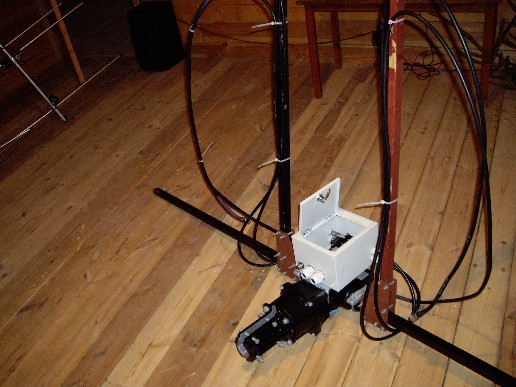

так выглядит узел поворотного устройства.
горизонтальная траверса для крепления антенн и консоли для поддержки кабеля выполнены из стеклопастиковой трубы прямоугольного сечения

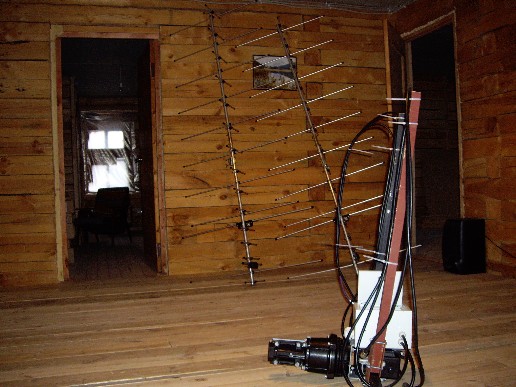

здесь хорошо видны консоли

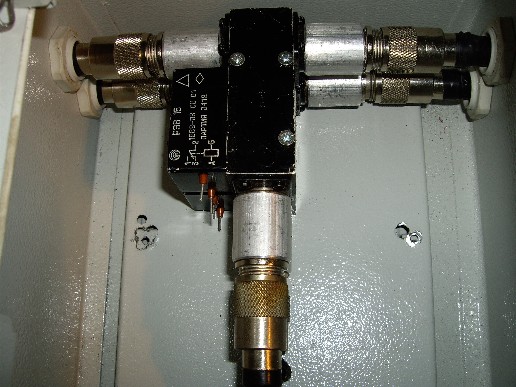

Узел комутации.

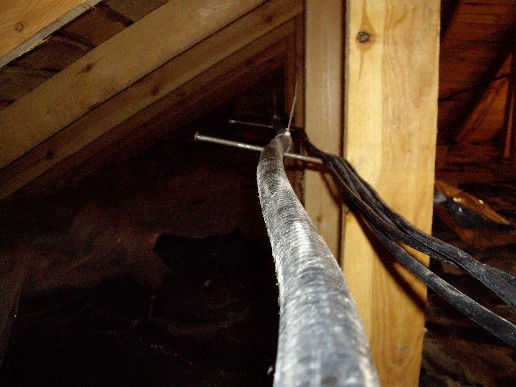

Запитка антенны осуществляется по двум  кабелям 7/8" длиной по 15 м каждый. Применение этих кабелей позволило отказаться от малошумящего усилителя на антенне и упрастило комутацию RX/TX. КСВ на частоте 145,900 в вертекальной поляризации 1,1 , в горизонтальной 1,3, на частоте 435,0 в вертикальной поляризации 1,4 в горизонтальной 1,5.
