Септум

Лунная программа

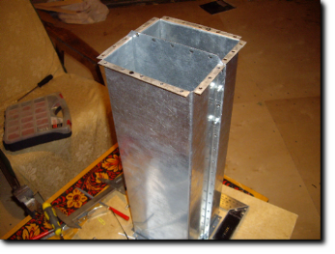

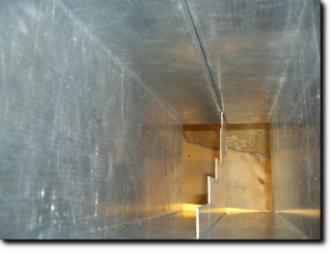

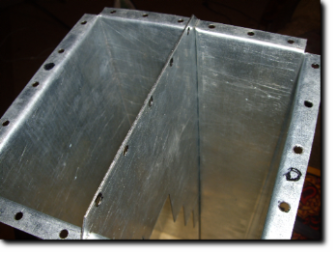

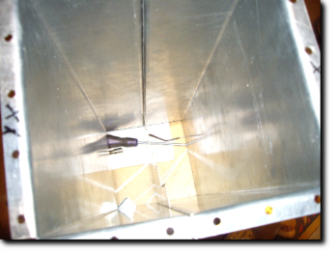

В качестве облучателя для параболы будет применен облучатель RA3AQ для антенн с соотношением F/D 0.37...0.45. Первый вариант был заказан на нашем местном заводе вентзаготовок и был выполнен из оцинковки толщиной 0.8 мм. После получения заказа оказалось, что не все размеры были выдержаны точно (эскизные чертежи выкроек - мои). После нескольких походов на завод для переделки отдельных деталей я решил, что на заводе надо вырубать заготовки, а остальное надо делать самому.

Как оказалось - самая трудновыполнимая задача это гибка металла с приемлемой точностью и вторая проблема пайка (сварка?) элементов рупора и дроссельного кольца. Для гибки металла сделал приспособление, а изготавливать облучатель решил из меди. В Подольске приобрел медный лист (жесткий) толщиной 0,5 мм и из него по тем же эскизам на заводе вырубил заготовки. Дорабатывал их с помощью ножа для бумаги - оказалось если им пользоваться как резаком, то можно за несколько проходов прорезать медный лист на половину толщины, а потом по линии надреза сломать (медный лист-то купил жесткий, если бы взял мягкий или полужесткий, то такое бы не получилось) в результате все размеры были соблюдены.

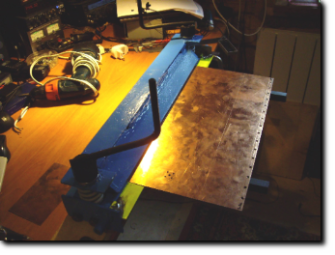

Приспособление для гибки металла было сделано по найденому в интернете чертежу - основа швеллер, прижим из двух сваренных между собой уголков.

вот так паялся облучатель - в качестве оправки использовался с одной стороны - задняя стенка дроссельного кольца - с другой - (внутренней) задняя стенка облучателя в этом месте все стягивалось хомутом большого диаметра (из набора STAYER). Паяльник мощностью 150 ВТ (Светозар)

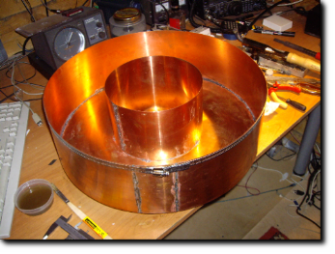

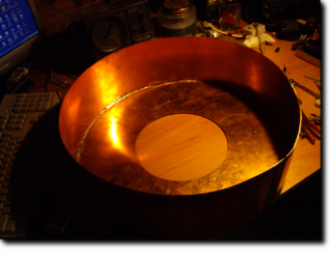

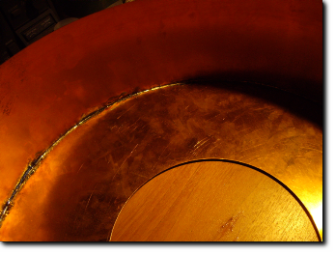

Пайка дроссельного кольца

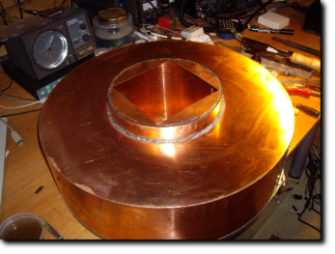

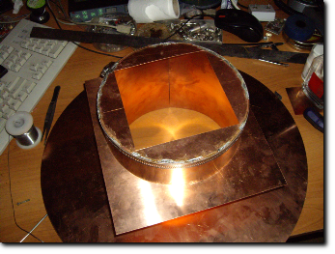

Дроссельное кольцо и облучатель в сборе

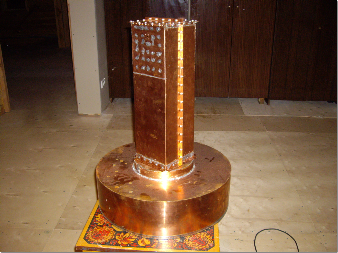

Полностью собранный облучатель
