Сидя на балконе летом 1999 года и обсуждая последние новости с Игорем RV3AEN через кроссбенд репитер, я посетовал на неудобство работы через него и рассказал о своём давнишнем желании установить нормальный репитер в нашем поселке, на что неожиданно получил предложение всяческой помощи в его постройке и наладке.Не откладывая дело в долгий ящик, была снята с полки старая ФМ-ка, приобретены в магазине "Кварц" нужные кварцы, а Игорь перестроил давно изготовленный им фильтр на спиральных резонаторах на нужные частоты. Для экспериментов был выбран разнос между RX/TX 1250 кГц. После первых опытов пришли к выводу, что приемник надо переделывать, одновременно найдя на Краснодарском сайте описание контроллера репитера Михаила Кислинского (RX9CBI) я заказал ему комплект деталей. Переделкой приёмника занялся Игорь, я же собрал блок питания и изготовил коллиниарную J – антенну. К окончанию работ по установке антенны пришли заказанные детали от Михаила, и как только Игорь закончил переделку приемника и отдал репитер - я смонтировал автаматику.

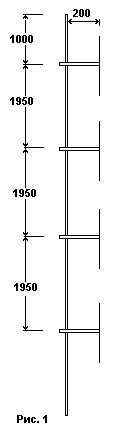

Но после первых минут испытаний нас постигло разочарование – мала чувствительность и репитер «хлопал». И тут началась эпопея по изготовлению объемных резонаторов – это сейчас на Краснодарском сайте лежит отличное описание и деталировка объемного резонатора, а в 1999 году информации и тем более чертежей было очень мало. Из чего только я их не пытался сделать – из 70 мм дюралевых труб, секлотексталита, консервных банок….. У всех вариантов был один общий недостаток - большие потери. И тогда было принято решение приобрести дуплексный фильтр заводского изготовления – а именно фильтр фирмы «Радиал» и сделать отдельные антенны для приемника и передатчика. Фильтр представляет собой 3 банки полосового фильтра на прием - и 1 банка - режектор на передачу. Антенна передатчика находилась на высоте 20 м от земли а, новая приёмная антенна (коллениар Х-510) на высоте 12 м. Вот теперь репитер заработал, но чувствительность все равно была мала. Проспорив некоторое время, мы решили пока не трогать приемную часть репитера, а сосредоточиться на установке новых, по определению Игоря – «правильных» или «честных» антенн - системы из 4-х полуволновых диполей размещенных вертикально друг над другом (описание антенны), отдельных для приемника и передатчика. В начале лета 2001 года одна из таких антенн была установлена. Она использовалась в качестве передающей (потому что увеличением мощности передатчика можно было, в некоторой степени, компенсировать потери в уровне сигнала за счет уменьшения высоты подвеса антенны), т.к. находилась относительно низко над землей (середина около 18 метров). КСВ составил не более 1.2 во всем 2-х метровом диапазоне. Теперь была очередь за приемной антенной – её планировалось установить на высоте около 30 м (середина антенны). Одновременно была подготовлена для монтажа плата субтона.
......... продолжение слеует......
