Контроллер репитера - RX3DCZ

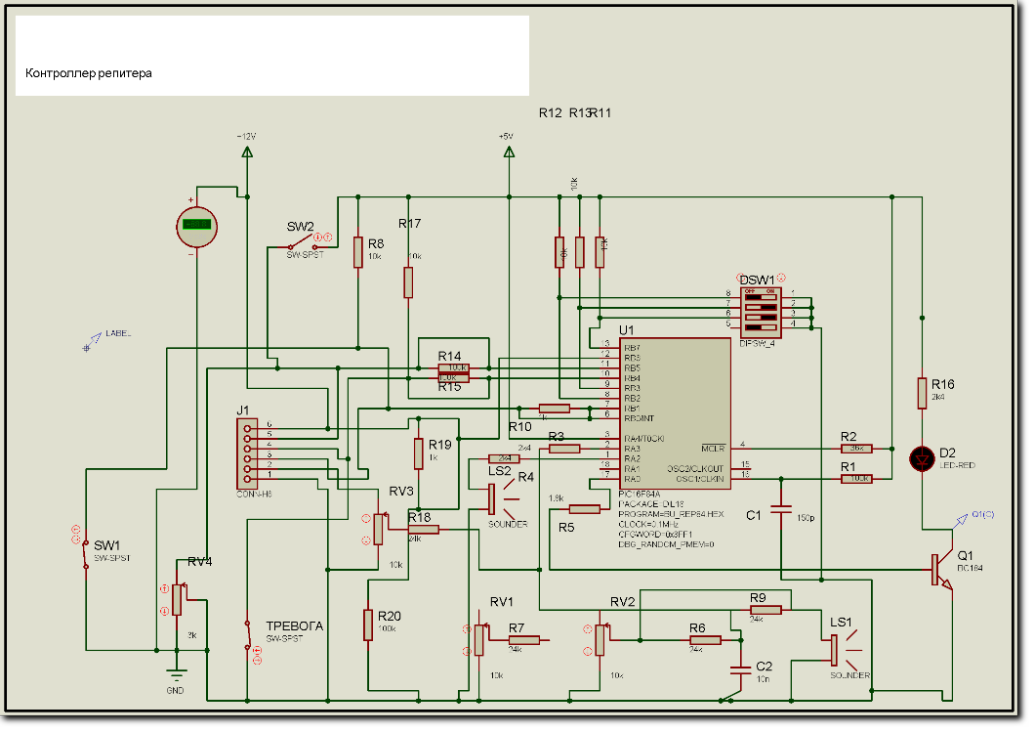

            С 1999 года  на репитере бессменно работает контроллер Михаила Кислинского (RX9CBI). Для второго комплекта репитера потребовался еще один контроллер и я решил для освоения среды Proteus сделать проект этого контроллера. Все получилось, правда не с первого раза. В прилогаемых архивах есть два различных проекта - первый BU_REP.DSN - это родная схема  с некоторыми добавками ( добавлены выключатели для имитации работы шумоподовителя, зуммер, и т.д.).

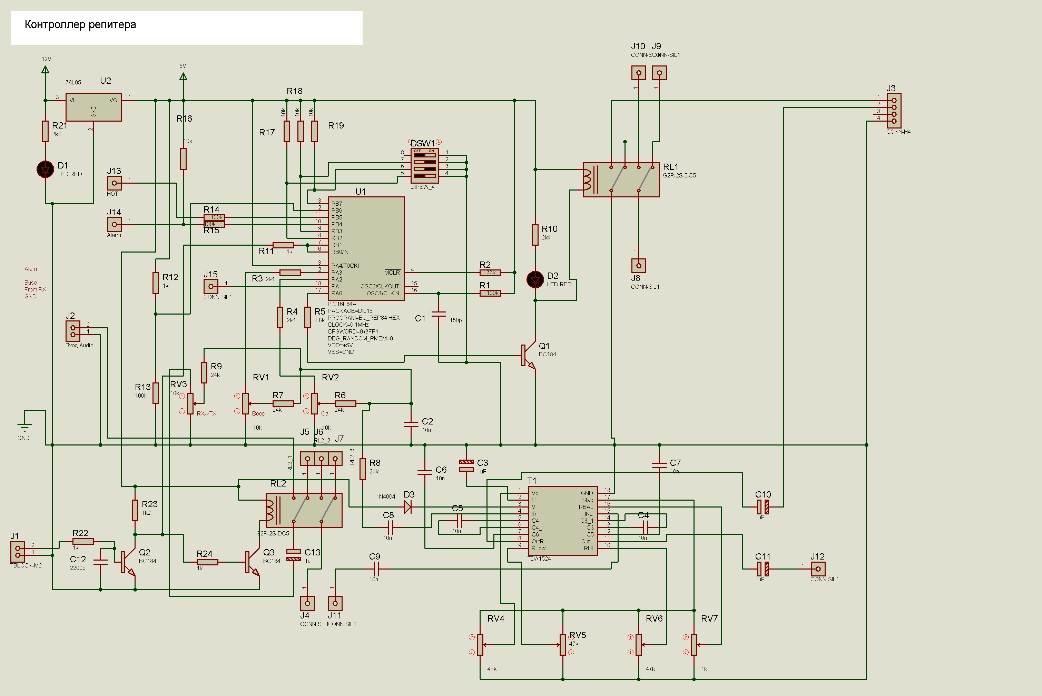

  BU_REP_tembr.DSN - это второй вариант с темброблоком - для него разработана  печатная плата.

Архив с проектами для Протеуса можно скачать здесь

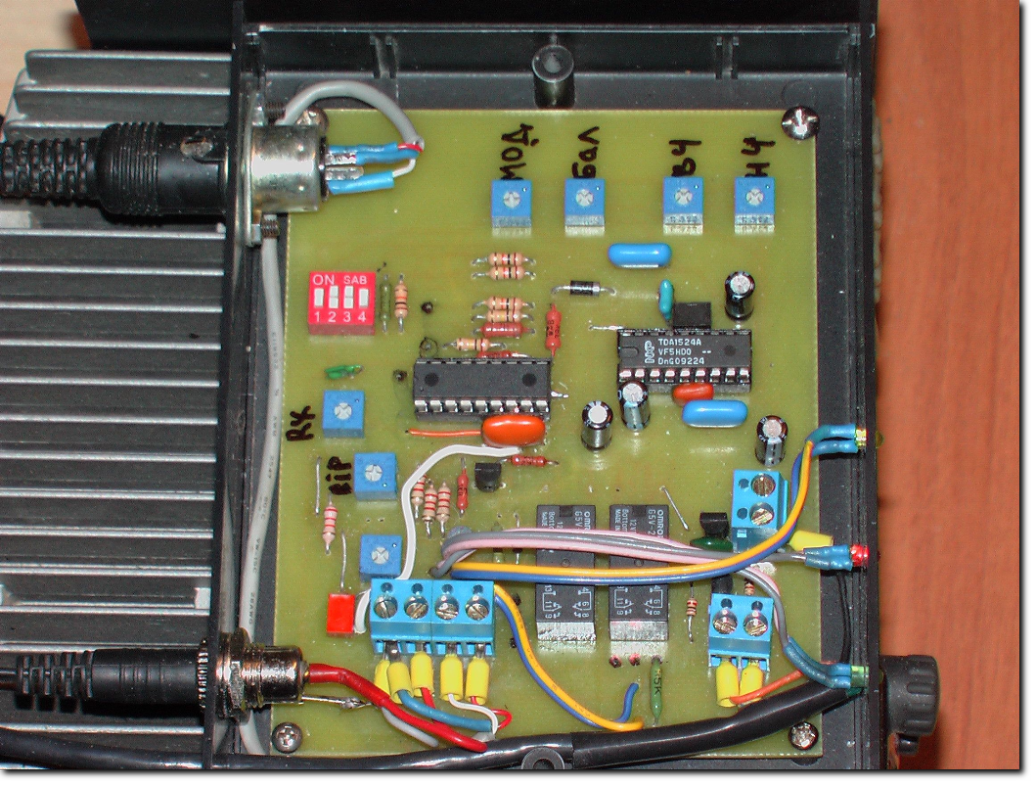

Собранный контроллер:
